Geotechnische Bemessung tiefer Baugruben in Berlin

In Berlin begegnen uns bei tiefen Baugruben oft überraschende Schichtenwechsel – von Geschiebemergel über feine Sande bis hin zu Torfen in den ehemaligen Flussläufen der Spree. Gerade in Mitte oder Friedrichshain kann der Grundwasserstand nur zwei Meter unter Gelände liegen, sodass eine offene Wasserhaltung schnell an Grenzen stößt. Bevor wir die Verbauart festlegen, klären wir die tatsächlichen Verhältnisse mit einem geotechnischen Sondierungsprogramm ab, das die Lagerungsdichte der Sande und die Konsistenz der bindigen Schichten erfasst. Parallel dazu prüfen wir die Setzungsempfindlichkeit benachbarter Altbauten, denn viele Gründerzeitfassaden in Berlin tolerieren nur wenige Millimeter Differenzsetzung.

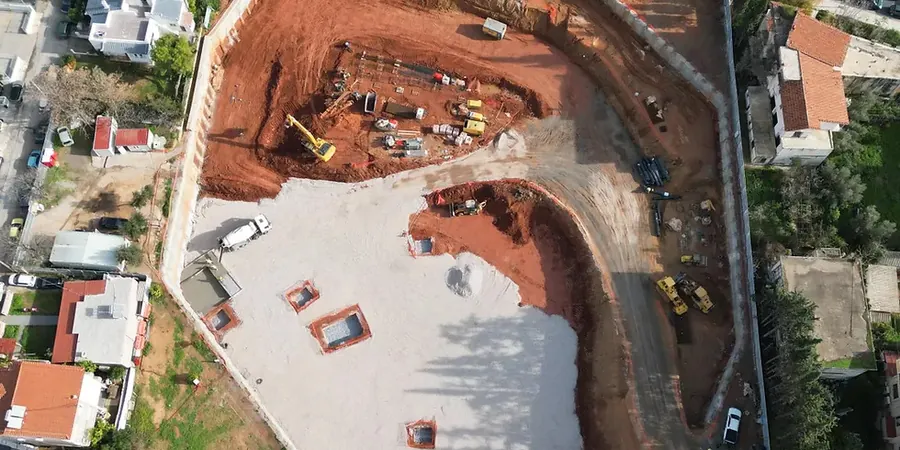

Illustratives Bild von Excavaciones profundas in Berlin

In Berliner Sanden mit φ' um 34° erfordert die hydraulische Grundbruchsicherheit bei gespanntem Grundwasser einen rechnerischen Nachweis nach DIN 1054.

Unsere Leistungsbereiche

Methodik und Umfang

Die geotechnische Bemessung tiefer Baugruben in Berlin erfordert die Berücksichtigung mehrerer lokaler Faktoren: die gemittelte Geländehöhe liegt bei rund 34 m ü. NHN, das Grundwasser fließt überwiegend nach Südwesten zur Havel. Für die Standsicherheit des Verbaus kombinieren wir numerische Berechnungen mit der Finite-Elemente-Methode und empirischen Ansätzen aus der DIN 1054. Ein typisches Vorgehen umfasst:

Ermittlung des aktiven und passiven Erddrucks nach Coulomb und Rankine unter Ansatz der Berliner Sandkennwerte (φ' ≈ 32°–36°).
Nachweis der hydraulischen Grundbruchsicherheit bei gespanntem Grundwasser, oft durch Einbringen einer Abdichtungssohle mittels Düsenstrahlverfahren.
Berechnung der Verformungen angrenzender Gebäude mit Bettungsmodulverfahren, gestützt auf Lastplattendruckversuche.

Durch diese Methodik stellen wir sicher, dass die Baugrube standsicher bleibt und die Umgebung keinen Schaden nimmt.

Technische Referenz — Berlin

Lokale Besonderheiten

Der Berliner Untergrund weist eine hohe Heterogenität auf: unter den quartären Sanden liegen glaziale Geschiebemergel, die als Stauhorizont wirken und zu schwebendem Grundwasser führen. Wird dieser Horizont durchstoßen, kann es zu unkontrollierten Wasserzutritten kommen, die den Verbau gefährden. Zudem reagieren die feinkörnigen Schluff- und Tonlinsen stark auf Entspannung, sodass sich die Kohäsion schlagartig verringert. Ohne eine vorherige Baugrunderkundung mittels Rammsondierung lassen sich diese Risiken nur schwer quantifizieren. Die Folge sind plötzliche Böschungsbrüche oder Setzungen an Nachbargebäuden, die im dichten Berliner Stadtgefüge sofort zu Schadensersatzforderungen führen.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: kontakt@geotechnik.biz

Erklärvideo

Geltende Normen

DIN 1054:2021-04 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN EN 1997-1:2004 (Eurocode 7 – Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 4124:2012-10 (Baugruben und Gräben – Böschungen, Verbau, Arbeitsraumbreiten), DIN 18196:2011-05 (Erd- und Grundbau – Bodenklassifikation für bautechnische Zwecke)

Technische Parameter

Parameter	Typischer Wert
Bemessungsnorm	DIN 1054:2021-04 / EC 7 (EN 1997-1:2004)
Erddruckansatz	Coulomb / Rankine (aktiv, passiv, Ruhedruck)
Grundwasserspiegel	1,5 m – 4,0 m unter GOK (Berliner Innenstadt)
Nachweisart	Grenzzustand GEO-2 (GZ 1B) nach DIN 1054
Verformungsprognose	FE-Simulation mit Plaxis 2D / 3D
Systemsteifigkeit	EI = 150.000 – 400.000 kNm²/m (Berliner Trägerbohlwand)

Häufige Fragen

Wann ist eine geotechnische Bemessung tiefer Baugruben in Berlin vorgeschrieben?

Nach DIN 1054 ist eine geotechnische Bemessung für alle Baugruben ab 1,25 m Tiefe erforderlich, wenn sie an öffentliche Verkehrsflächen oder bestehende Gebäude grenzen. In Berlin gilt dies praktisch für jede innerstädtische Baugrube, da die Grundstücke meist dicht bebaut sind. Die Standsicherheit des Verbaus und der hydraulische Grundbruch müssen rechnerisch nachgewiesen werden.

Welche Kosten sind für eine geotechnische Bemessung tiefer Baugruben in Berlin üblich?

Der Kostenrahmen für die geotechnische Bemessung liegt in Berlin zwischen 2.180 und 8.000 Euro, abhängig von der Baugrubengeometrie, der Anzahl der Lastfälle und dem erforderlichen Detaillierungsgrad der numerischen Simulation. Hinzu kommen die Kosten für die vorherige Baugrunderkundung und Laborversuche, die separat kalkuliert werden.

Welche Unterlagen werden für die Bemessung einer tiefen Baugrube benötigt?

Sie benötigen einen aktuellen Baugrundbericht mit Schichtenprofil, Grundwasserständen und Bodenkennwerten, einen Lageplan mit Höhenkoten, Angaben zu benachbarten Gebäuden (Gründungsart, Lasten) sowie die geplante Baugrubensohltiefe. Bei Altlastenflächen sind zusätzlich Angaben zur Schadstoffbelastung erforderlich, da diese den Aushub und die Wiederverwertung beeinflussen.
