Bemessung flexibler Fahrbahnen in Berlin – Geotechnische Grundlagen für den Straßenbau

Evidenzbasiertes Design. Verlässliche Lieferung.

MEHR ERFAHREN

Seit dem Wiederaufbau nach dem Zweiten Weltkrieg hat sich Berlin von einer geteilten Stadt zur dynamischen Metropole mit über 3,7 Millionen Einwohnern entwickelt. Dieses Wachstum brachte ein dichtes Netz an Straßen, Radwegen und Plätzen hervor, deren Tragfähigkeit maßgeblich von der geotechnischen Beschaffenheit des Untergrunds abhängt. Die Bemessung flexibler Fahrbahnen in Berlin erfordert daher eine präzise Kenntnis der anstehenden Sande, Geschiebemergel und organischen Schichten, die unter den innerstädtischen Verkehrsflächen liegen. Entscheidend ist die Dimensionierung der Asphaltschichten und der ungebundenen Tragschicht, um Verformungen durch den intensiven Bus- und Lkw-Verkehr auf Hauptachsen wie der B 96 oder der A 100 zu vermeiden. Ergänzend zur Bemessung flexibler Fahrbahnen werden häufig geotechnische Untersuchungen zur Tragfähigkeit herangezogen, die auch das Setzungsverhalten des Untergrunds bewerten.

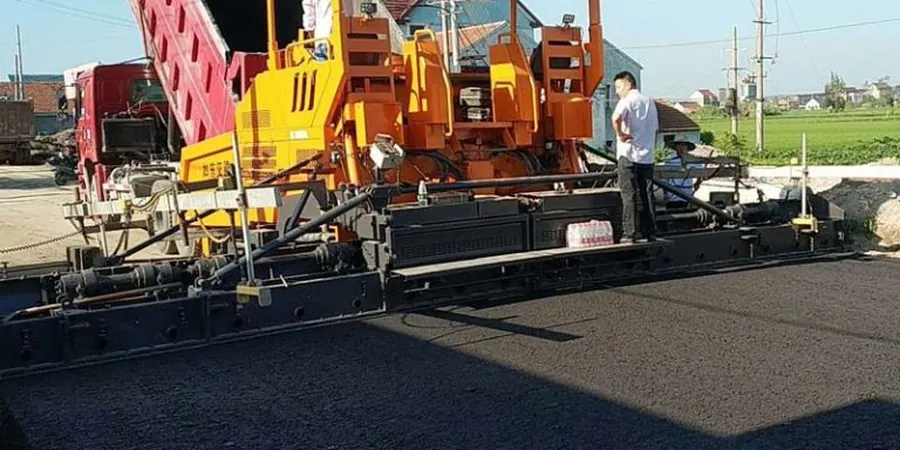

Illustratives Bild von Pavimento flexible in Berlin
In Berlin entscheidet der Verformungsmodul auf dem Planum über die Lebensdauer der Fahrbahn – bei Bauklasse II sind mindestens 45 MN/m² gefordert.

Unsere Leistungsbereiche

Methodik und Umfang

Ein typisches Szenario in Berlin ist die Sanierung einer vierspurigen Hauptverkehrsstraße mit starkem Schwerlastverkehr. Hier wird die Bemessung flexibler Fahrbahnen nach dem Bauklassenverfahren der RStO 12 durchgeführt, die für jede Belastungsklasse eine spezifische Schichtdicke aus Asphalt, Bitumen und Frostschutz vorschreibt. Die maßgebenden Parameter sind der Verformungsmodul Ev2 auf dem Planum (meist ≥ 45 MN/m² für Bauklasse II) und der CBR-Wert des Untergrunds. Die geotechnische Erkundung umfasst dabei die Entnahme von gestörten und ungestörten Proben aus dem Straßenkörper sowie die Durchführung von Plattendruckversuchen zur Bestimmung des Tragverhaltens. Die Erfahrung zeigt, dass in Berlin bei wechselnden Bodenverhältnissen – beispielsweise von Sand zu Geschiebemergel – die Frostempfindlichkeit zu beachten ist, was eine Anpassung der Frostschutzschicht erfordert.
Technische Referenz — Berlin

Lokale Besonderheiten

Ein wiederkehrender Fehler bei der Bemessung flexibler Fahrbahnen in Berlin ist die Vernachlässigung der organischen Schichten in den innerstädtischen Randbereichen, etwa entlang der Spree oder in ehemaligen Moorniederungen. Werden diese Torf- oder Muddehorizonte nicht durch Aufgrabungen oder Rammkernsondierungen erkannt, kommt es bereits nach drei bis fünf Jahren zu wellenförmigen Verformungen der Asphaltdecke. Die Folge sind kostspielige Instandsetzungen und Sperrungen ganzer Fahrstreifen. Eine sorgfältige Baugrunderkundung mit ausreichender Aufschlusstiefe – mindestens 1,5 m unter Planum – ist daher für jede Straßenbaumaßnahme unverzichtbar.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: kontakt@geotechnik.biz

Geltende Normen

RStO 12 (Richtlinien für die Standardisierung des Oberbaues von Verkehrsflächen), ZTV SoB-StB (Zusätzliche Technische Vertragsbedingungen für den Bau von Schichten ohne Bindemittel), DIN 18196 (Bodenklassifikation für bautechnische Zwecke), TP BF-StB (Technische Prüfvorschriften für Boden und Fels im Straßenbau)

Technische Parameter

ParameterTypischer Wert
Verformungsmodul Ev2 (Planum)≥ 45 MN/m² (Bauklasse II)
CBR-Wert (Untergrund)≥ 5 % (bei Frostsicherheit)
Schichtdicke Asphalt (Bauklasse II)22 cm (RStO 12)
Schichtdicke Frostschutz40–60 cm, abhängig von Frosteinwirkung
Andruckverhältnis (Verdichtung)DPr ≥ 100 % (nach ZTV SoB-StB)

Häufige Fragen

Wie läuft eine geotechnische Erkundung für die Bemessung flexibler Fahrbahnen in Berlin ab?

Zunächst werden Bohrungen oder Rammkernsondierungen bis mindestens 1,5 m unter Planum ausgeführt, um die Bodenart und die Wasserverhältnisse zu erfassen. Anschließend folgen Plattendruckversuche zur Bestimmung des Verformungsmoduls Ev2 sowie CBR-Versuche im Labor. Die Ergebnisse dienen als Grundlage für die Schichtdickenberechnung nach RStO 12.

Welche Kosten sind für eine solche Untersuchung in Berlin üblich?

Die Kosten für die geotechnische Erkundung und Dimensionierung bewegen sich je nach Umfang zwischen 1.480 und 4.840 Euro. Der genaue Preis hängt von der Anzahl der Aufschlüsse, der Laborprüfungen und der Komplexität des Untergrunds ab.

Welche Rolle spielt die Frostempfindlichkeit bei der Bemessung in Berlin?

Berliner Böden wechseln häufig von nicht frostempfindlichen Sanden zu stark frostempfindlichem Geschiebemergel. Nach ZTV SoB-StB muss bei frostempfindlichen Böden die Frostschutzschicht um mindestens 10 cm verstärkt werden, um Frosthebungen im Winter zu vermeiden.

Kann die Bemessung flexibler Fahrbahnen auch für Radwege genutzt werden?

Ja, die Bemessung flexibler Fahrbahnen wird nach RStO 12 auch für Radwege und Gehwege angewendet, wobei hier geringere Belastungsklassen (Bauklasse VI) zum Tragen kommen. Die Anforderungen an den Untergrund (Ev2 ≥ 30 MN/m²) sind entsprechend niedriger.
