HomeLaborPermeabilidad en laboratorio (carga variable/constante)

Labor-Durchlässigkeitsversuch (fallender/konstanter Druck) in Berlin

Evidenzbasiertes Design. Verlässliche Lieferung.

MEHR ERFAHREN

Die Spree fließt mitten durch Berlin und prägt den Grundwasserstand der gesamten Region. Unterhalb der Stadt liegen mächtige Sand- und Kiesablagerungen der Weichsel-Kaltzeit, die je nach Schichtung stark unterschiedliche Durchlässigkeiten aufweisen. Genau hier setzt der Labor-Durchlässigkeitsversuch (fallender/konstanter Druck) an. Er liefert den gesuchten kf-Wert – die Grundlage für jede wasserdichte Baugrube, jede Drainageplanung und jede Dichtwandbemessung in der Hauptstadt. Vor der Probenahme sollte jedoch stets ein Sondierungen mit SPT durchgeführt werden, um die Schichtabfolge zu kartieren.

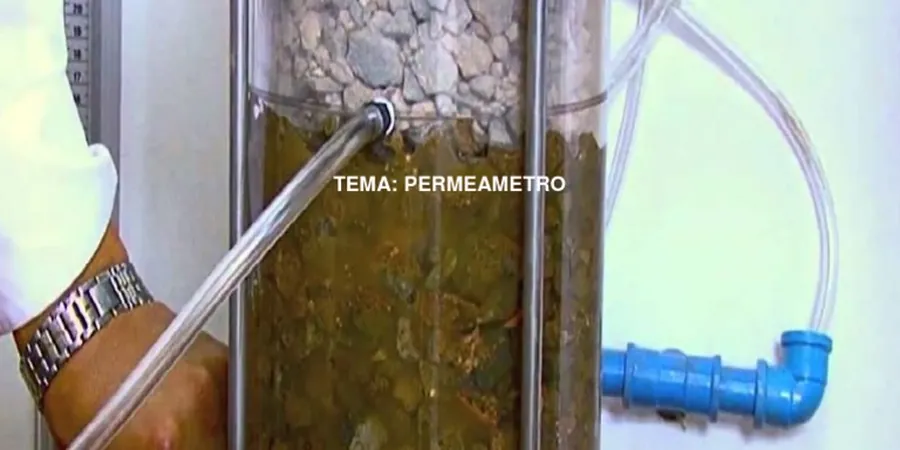

Illustratives Bild von Permeabilidad laboratorio in Berlin
Der kf-Wert entscheidet über die Wirtschaftlichkeit von Bauwasserhaltungen – eine Abweichung um eine Zehnerpotenz kann die Kosten vervielfachen.

Unsere Leistungsbereiche

Methodik und Umfang

In Berlin-Mitte stehen oft feine Mittelsande an, während in Spandau grobe Kiese aus der Havelniederung dominieren. Der Labor-Durchlässigkeitsversuch unterscheidet zwischen fallender und konstanter Druckhöhe: Bei feinkörnigen Böden kommt das Fallkopfverfahren zur Anwendung, bei grobkörnigen das Standrohrverfahren mit konstantem Gefälle. Die Messung erfolgt im Triaxial- oder Ödometer-Rahmen unter definierten Spannungsbedingungen. Für eine vollständige Charakterisierung empfiehlt sich ergänzend die Körnungslinie zur Bestimmung des Ungleichförmigkeitsgrads. Das Zusammenspiel beider Verfahren ermöglicht eine präzise Vorhersage des Sickerwasserverhaltens auf jedem Berliner Grundstück.
Technische Referenz — Berlin

Lokale Besonderheiten

Berlin liegt im Norddeutschen Tiefland, wo die Grundwasseroberfläche vielerorts nur 2–5 Meter unter Gelände liegt. Ein falsch eingeschätzter kf-Wert führt schnell zu unkontrollierten Wasserzuflüssen in der Baugrube oder zu Setzungen durch zu starke Wasserhaltung. Besonders kritisch sind die eingeschalteten Geschiebemergel-Schichten, die als Stauhorizont wirken. Ohne zuverlässigen Labor-Durchlässigkeitsversuch (fallender/konstanter Druck) riskieren Planer eine fehlerhafte Dimensionierung von Dichtsohlen oder Vertikalfilter. Die Erfahrung zeigt: Jeder zweite Schaden an Berliner Tiefbauten hat wasserbedingte Ursachen – vermeidbar durch präzise kf-Werte.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: kontakt@geotechnik.biz

Geltende Normen

DIN 18130-1:2015-08 (Bestimmung des Wasserdurchlässigkeitsbeiwerts – Teil 1: Laborversuche), Eurocode 7 (EN 1997-2:2007) – Erkundung und Prüfung des Baugrunds, DIN 4020:2010-12 (Geotechnische Untersuchungen für bautechnische Zwecke), DIN 18196:2011-05 (Bodenklassifikation für bautechnische Zwecke)

Technische Parameter

ParameterTypischer Wert
PrüfverfahrenFallender Druck (DIN 18130-1) / Konstanter Druck (DIN 18130-1)
ProbenartGestörte und ungestörte Zylinderproben (100–200 mm Höhe)
kf-Wert-Bereich1 × 10⁻⁸ bis 1 × 10⁻² m/s
Versuchszeit1–5 Arbeitstage pro Probe
ProbenanzahlMindestens 3 Proben je Schicht für statistische Absicherung
Temperatur20 °C ± 2 °C (Wasserviskosität korrigiert)
DokumentationPrüfbericht mit Zeit-Durchfluss-Diagramm und Korngrößenverteilung

Häufige Fragen

Warum reicht ein Feldversuch nicht aus, sondern muss ein Labor-Durchlässigkeitsversuch in Berlin durchgeführt werden?

Feldversuche wie der Open-End-Test oder Slug-Test messen den kf-Wert unter in-situ-Bedingungen, sind aber stark von Störfaktoren wie Schlammschichten oder ungesättigten Zonen beeinflusst. Der Labor-Durchlässigkeitsversuch (fallender/konstanter Druck) arbeitet unter definierten Randbedingungen – gesättigte Probe, kontrollierte Spannung, konstante Temperatur. In Berlin mit seinen wechselnden Sand-Morgen-Schichten liefert nur das Labor reproduzierbare Werte für die Bemessung von Wasserhaltungen.

Wie lange dauert ein Labor-Durchlässigkeitsversuch (fallender/konstanter Druck) für ein typisches Berliner Bauvorhaben?

Für eine Standardprobe (z. B. Berliner Sand) beträgt die reine Versuchszeit 1 bis 2 Arbeitstage. Hinzu kommen Probenvorbereitung, Sättigung und Dokumentation. Bei einem Projekt mit drei bis fünf Tiefenproben sollten Sie insgesamt 4 bis 7 Arbeitstage einplanen. Eilfälle sind gegen Aufpreis innerhalb von 48 Stunden möglich.

Welche Norm gilt für den Labor-Durchlässigkeitsversuch in Deutschland?

Die maßgebliche Norm ist die DIN 18130-1:2015-08. Sie legt sowohl das Fallkopf- als auch das Standrohrverfahren fest. In Berlin fordern Bauämter und Gutachter in der Regel die Einhaltung dieser Norm sowie die Akkreditierung des Prüflabors nach DIN EN ISO/IEC 17025. Unser Labor ist entsprechend DAkkS-akkreditiert.

Was kostet ein Labor-Durchlässigkeitsversuch (fallender/konstanter Druck) in Berlin?

Der Preis pro Probe liegt in Berlin üblicherweise zwischen 420 und 650 Euro. Der genaue Betrag hängt von der Kornfraktion, der Anzahl der Messpunkte und der Dringlichkeit ab. Bei größeren Projekten mit mehr als fünf Proben gewähren wir Staffelrabatte. Eine verbindliche Kalkulation erhalten Sie nach Vorlage des Bohrkerns oder der Schichtbeschreibung.

Standort und Servicegebiet

Wir betreuen Projekte in Berlin.
